全自动高温高压气体吸附仪

High Pressure Gas Sorption Analyzer

型号:BSD-PH

产品概述:

标准配置,0-20MPa,1/2/4个分析位可选。

测试原理 /  Test Principle

  ◆ 样品置入样品管中后,首先会充入标定用的惰性气体(如氦气)来标定样品所占的体积以及样品管剩余的自由空间体积(死体积),随后将一定量的吸附质气体充至样品管当中(投气),当吸附平衡后软件会自动记录下此时压力值下的吸附量。然后自动重复此操作,直到达到预期的最大压力值。我们对吸附量对应的压力值作图,就得到了吸附等温线。

  ◆ 对于一些样品来说,不同温度下的吸附量是截然不同的,这时我们可以根据用户的实际需求测试样品在不同温度下吸附的气体量的变化。
  ◆ 对于这一切复杂的操作来说,贝士德BSD-PH系列高温高压气体吸附仪已经完全实现了全自动进行,并且进行自动进行复杂的数据模型处理,给出样品的对吸附质的高温高压吸附性能评价!
主要功能 /  Main Function

◆  静态容量法高压气体吸附;

◆  高温高压气体吸附脱附等温线测试,PCT吸脱附曲线,吸附常数;

◆  页岩气、煤层气储量评估研究;

◆  储氢PCT、吸放氢测试;

◆  多孔材料吸附性能研究

相关型号及名称 /  Model and Name
BSD-PH  全自动高温高压气体吸附仪
High Pressure Gas Sorption Analyzer
标准配置,0-20MPa,1/2/4个分析位可选。
BSD-PHU  超高压气体吸附仪
Ultra High Pressure Gas Sorption Analyzer
超高压配置,0-50MPa、0-69MPa可选,1/2个分析位可选。
适用于页岩气、煤层气、高压吸附储氢的高压吸附研究,为国际范围内测试压力最高的全自动气体吸附仪。
BSD-PHUO  全油浴超高压气体吸附仪
Full Oil Bath Ultra High Pressure Gas Sorption Analyzer
超高压+全油浴配置,0-50MPa、0-69MPa可选,1/2个分析位可选。
“全油浴”指阀门、管路、压力传感器样品池等全部气路系统浸入油浴恒温,使恒温精度相比空气浴恒温提高一个数量级,特别适用于50MPa以上页岩煤岩的“高压力、高温度、低吸附量”吸附特性评价。
BSD-PHE  高压气体吸附及恒压吸附速率仪
High Pressure And Equal Pressure Sorption Analyzer
替代磁悬浮天平重量法的高压吸附,实现容量法恒压吸附动力学分析。(专利号:ZL2019 2 1740137.5)
BSD-PHD  高压气体吸附及常压解吸速率仪
High Pressure Sorption And Atmospheric Desorption Analyzer
测试 3~10S 解吸初速率,解吸率终值,解吸速率曲线,储氢TPD程序升温解吸速率及平台温度。可选配增加排液集气功能。
BSD-PHC  覆压高压气体吸附仪
Cladding Pressure High Pressure Gas Sorption Analyzer
对于整块的岩心、煤芯施加轴向和径向的力,模拟地层应力环境,评价岩芯煤芯在高应力下的吸附性能,大幅提高储量评估精度。
BSD-PHM  多组分高压气体吸附仪
Multi-component High Pressure Gas Sorption Analyzer

容量法多组分选择性竞争吸附功能,配备高压微循环系统,解决多组分吸附气体分层问题。(专利号:ZL2020 2 0367383.7)

选配功能 Optional Function
◆  +液氮面恒定装置LNL
针对液氮温度下的高压氢气吸附,消除液氮挥发引入的温区变化。(专利号:2018 2 0487496.6)
◆  +气体增压系统
具针对不同气体H2、CH4、CO2等,具有专用增压系统,压力范围30MPa、60MPa、80MPa

主要参数 /  Main Parameter
◆  测试精度:重复性误差小于±2%;
◆  压力范围:从高真空到最高690bar;
◆  温度范围:-196℃到900℃;
◆  安全性:仪器内部经过高压打压测试,保证仪器的气密性,同时内置可燃气体报警器,可选配气体报警联动系统;
◆  压力精度:进口高精度压力传感器,精度达0.01%FS,长期使用稳定性0.025%FS;
◆  仪器恒温(空气浴):仪器内部全恒温,歧路、阀门以及气源等,处于同一空气浴环境下,恒温温度40.0℃,控温精度±0.1℃;

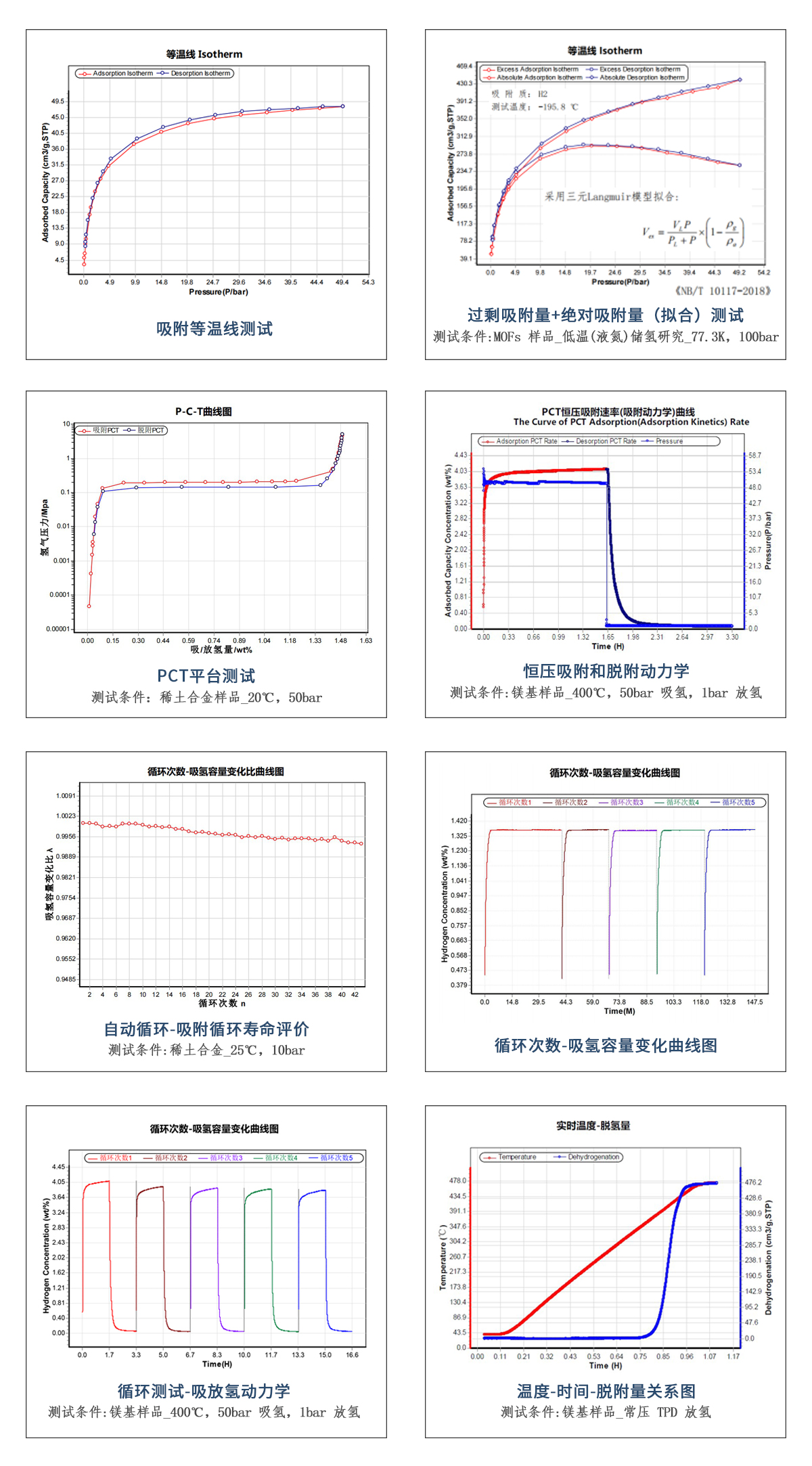

测试报告 /  Data Report

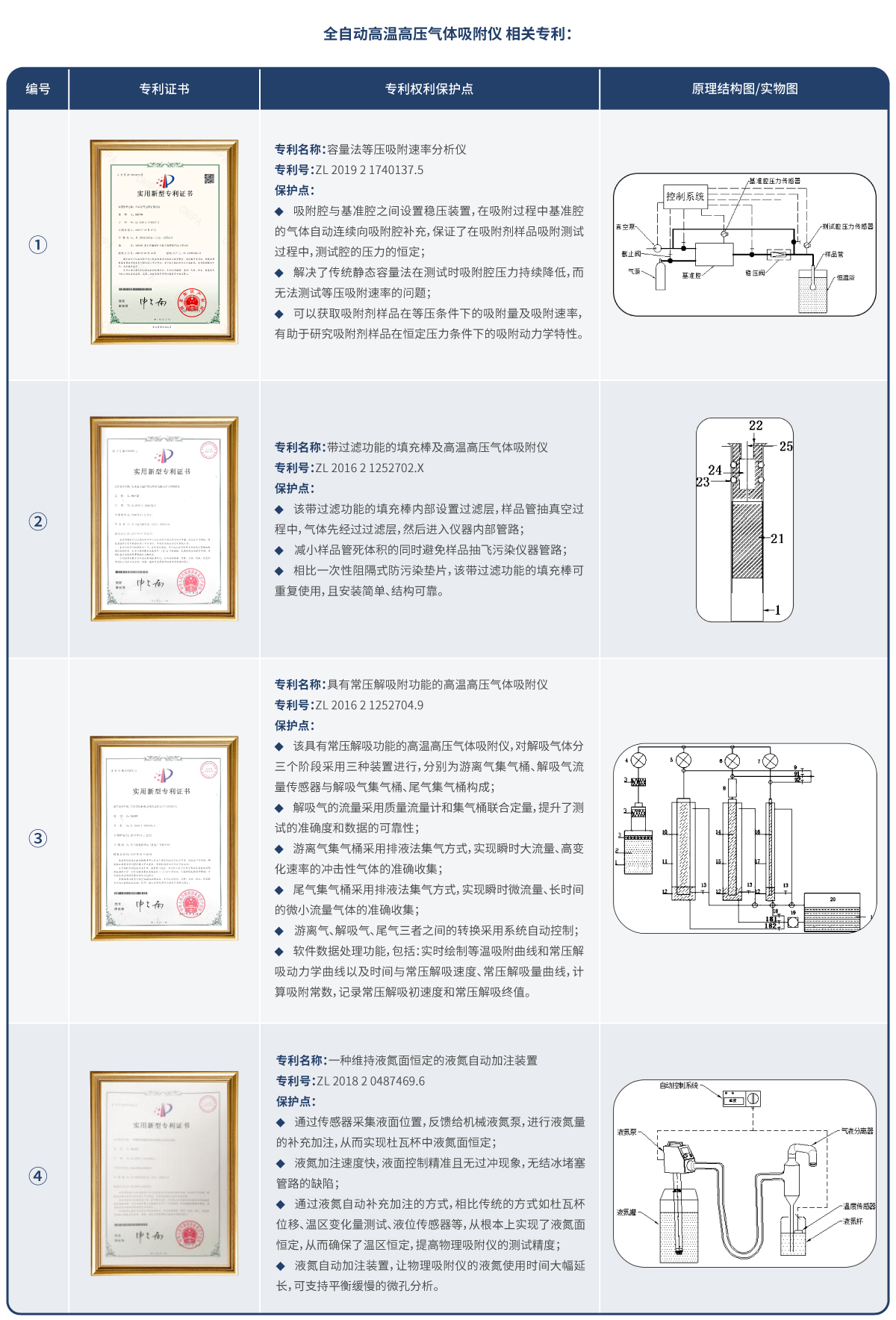

获得专利 /  PatentedPatented

液氮温度下的高压氢气吸附
(专利名称:一种维持液氮面恒定的液氮自动加注装置  专利号:ZL2018204874696)


BSD用户论文 /  BSD User Paper







发表文章标题 发表文章图表

典型用户 /  Typical User


全球知名储氢材料厂商-韩国WONIL T&L公司



安装现场
